شیر کنترل جهت جریان آسانسور یا بالابر هیدرولیک
شیر کنترل جریان در واقع، یک دستگاه یا قطعه است که به کنترل جریان مایع هیدرولیکی (معمولاً روغن) به سیلندرهای هیدرولیکی کمک میکند. وظیفه اصلی آن کنترل و تنظیم فشار و جریان مایع درون سیستم است تا بتواند حرکت و ارتفاع بالابر یا آسانسور را به طور دقیق تنظیم کند. که شامل دو مدل است که در ادامه مطلب اشاره کرده ایم .
انواع شیر کنترل جریان

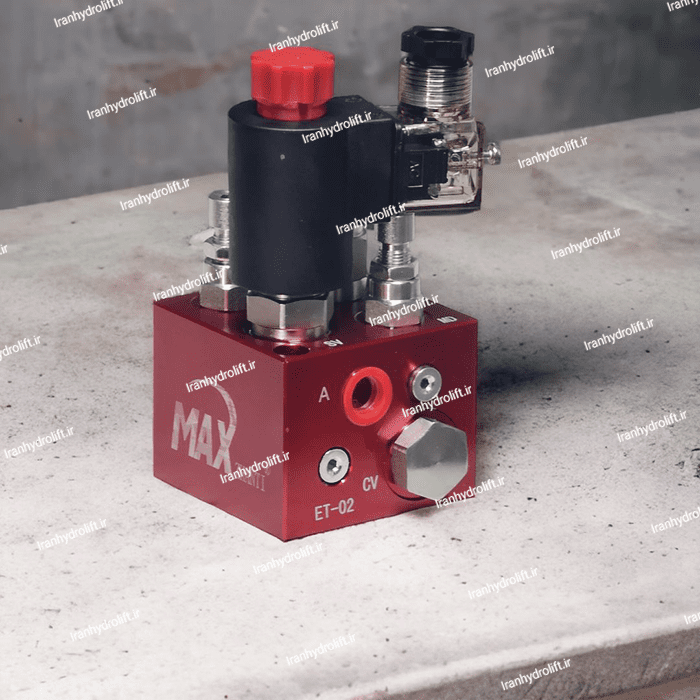

شیر هیدرولیک بلوک بالابری
شیر blain آلمان
شیر هیدرولیک بلوک بالابری
شیر blain آلمان
عملکرد شیر بلوک بالابری
کنترل جریان
وظیفه اصلی شیر بلوک بالابری کنترل جریان مایع هیدرولیکی به سیلندرهای بالابر است. وقتی شیر باز است، روغن میتواند به سیلندر جریان پیدا کند، و بالابر حرکت میکند. وقتی شیر بسته است، جریان مایع متوقف میشود و بالابر در موقعیت خود قرار میگیرد.
تنظیم فشار
در مواردی که فشار درون سیستم افزایش پیدا کند، شیر بلوک بالابری فشار را تنظیم میکند تا از خسارت به سیستم و وقوع حوادث جلوگیری شود. شیر میتواند به طور خودکار بسته شود تا جلوی جریان زیادی از مایع و افزایش فشار غیرمعمول را بگیرد.
ویژگیهای امنیتی
برخی از شیرهای بلوک بالابری دارای ویژگیهای امنیتی هستند که در مواقع اضطراری به کار میآیند. به عنوان مثال، در صورت بروز نشت یا افت فشار ناگهانی، شیر میتواند به طور خودکار بسته شود تا از سقوط بر اثر افت فشار جلوگیری کند.
کنترل الکترونیکی
بسیاری از شیرهای مدرن بلوک بالابری از سیستمهای الکترونیکی پیشرفته برای کنترل دقیقتر و بهینهتر جریان و فشار بهرهبرداری میکنند.
در کل، شیر بلوک بالابری با استفاده از مکانیک و الکترونیک، به کنترل، تنظیم و تضمین ایمنی جریان مایعات در سیستمهای هیدرولیکی بالابرها کمک میکند، و نقش حیاتی در عملکرد مطلوب و امن آسانسورها و بالابرها دارد.
شیر بلین آلمان
یکی از مشهورترین تولیدکنندگان شیرهای استاندارد مخصوص آسانسور، شرکت بلین BLAIN در کشور آلمان است. شیر BLAIN را می توان در رده با کیفیت ترین، دقیق ترین و قابل اطمینان ترین محصولات این نوع دانست.
شیر بلین آلمان شامل مدل های زیر می باشد:
تک بوبین KV1P
مدل KV1P یکی از شیرهای هیدرولیک کوچک و ساده پر کاربرد ساخت شرکت بلین آلمان است. استفاده از شیر بلین تک بوبین بیشتر در بالابرهای باری کوچک و آسانسورهای خانگی بسیار کوچک رایج است. سایز پورت های ورودی و خروجی شیر ۱/۲ اینج است و معمولا با پمپ های کوچک با جریان خروجی ۸ تا ۲۰ لیتر بر دقیقه هماهنگ می شود.
عملکرد این شیر مانند سایر شیرهای بلین در فشار های کم تا متوسط بهینه است و حداکثر سرعت بالابر با استفاده از شیر تک بوبین بلین نباید از ۱۶ سانتیمتر بر ثانیه تجاوز کند.
مشخصات فنی شیر تک بوبین
· یک سولنوئید
· سایز پورت ۱/۲ اینچ
· ولتاژ ۲۴ ولت دی سی
· جریان نامی شیر ۱.۱ آمپر
· محدوده جریان هیدرولیک ۵ تا ۸۰ لیتر بر دقیقه
· محدوده فشار ۸ تا ۱۰۰ بار
· فشار انفجار ۵۰۰ بار
· حداکثر دمای روغن ۷۰ درجه سانتیگراد
· کلاس ایزولاسیون IP68
شیر بلین دو بوبین KV1S
این شیر به دلیل سادگی و قابلیت های خوبی که دارد در اغلب بالابرها مورد استفاده قرار می گیرد. سایز پورت های ورودی و خروجی شیر ۰.۵ اینج است و معمولا با پمپ های کوچک با جریان خروجی ۸ تا ۳۵ لیتر بر دقیقه هماهنگ می شود و استارت و توقف نرم و تدریجی هم در جهت بالا و هم در جهت پایین خواهد داشت. و به همین منظور شیر دو بوبین در مقایسه با شیر تک بوبین ضعف توقف در جهت بالا را رفع نموده و توقفی آرام و بدون شوک را تامین می نماید
شیر بلین دو بوبین KV2P
سه بوبین KV2P
شیر سه بوبین مدل KV2S بلین برخلاف تمام محصولات مشابه در حرکت برگشت، دو سرعته عمل می کند تا بتواند نرمی حرکت و کیفیت عملکرد بالاتری به خصوص در جک های با سایز بزرگتر داشته باشد.
به دلیل ویژگی مورد اشاره بیشترین کاربرد این شیر در پاوریونیت آسانسورهای خانگی کوچک یا همان بالابرهای خانگی (هوم لیفت) است. سایز پورت های ورودی و خروجی شیر ۱/۲ اینج است و معمولا با پمپ های کوچک با جریان خروجی ۸ تا ۳۵ لیتر بر دقیقه هماهنگ می شود.
چهاربوبین بلین آلمان
شیرهای بلین چهار بوبین مدل EV100 کامل ترین نوع شیرهای خانواده محصولا EV شرکت بلین هستند. این نوع شیر در واقع دقیق ترین شیر مکانیکال محصول شرکت بلین با بیشترین قابلیت های عملکردی است. شیرهای EV100 در انطباق با نرخ جریان هیدرولیک در سه سایز ۰.۷۵ اینچ، ۱.۵ اینچ و ۲.۵ اینچ طراحی شده اند. سایزهای مختلف هیچ تفاوتی در عملکرد ندارند و فقط در هماهنگی با ظرفیت جریان خروجی پمپ تعیین می شوند
انواع شیر چهاربوبین بلین آلمان
تنظیم فشار
شیر بلین آلمان ۱/۱.۲
شیر بلین آلمان ۳/۴
شیر چهار بوبین سایز ۱/۲ ۱
شیر چهاربوبین بلین مدل EV100 گزینه ای عالی برای آسانسورهای مسافری، باری و خودروبر با ظرفیت های مختلف و سرعت حداکثر ۱ متر بر ثانیه است. عملکرد شیر در هر دو جهت بالا و پایین آسانسور دو سرعته بوده و تغییرات سرعت بصورت تدریجی و آرام انجام می شود. شیر بلین چهار بوبین سایز ۱/۲ ۱ بیشتر در آسانسورهای هیدرولیک مسافری با ظرفیت متوسط و بالا، آسانسورهای باری و خودروبر مورد استفاده قرار می گیرد. که در دو سایز متفاوت است
شیر چهار بوبین ۱/۱.۲ (برای تعداد دفعات استارت و توقف بیشتر مورد استفاده قرار می گیرد)
مشخصات فنی شیر چهار بوبین سایز ۱/۲ ۱
· چهار سولنوئید SOLENOID
· سایز پورت ۱.۵ اینچ (و ۲ اینچ)
· ولتاژ ۲۴ ولت دی سی (سفارش هوپاد لیفت)
· جریان نامی شیر ۱.۱ آمپر (سفارش هوپاد لیفت)
· محدوده جریان هیدرولیک ۳۰ تا ۸۰۰ لیتر بر دقیقه
· محدوده فشار ۸ تا ۱۰۰ بار WORKING PRESSURE
· فشار انفجار ۵۰۵ بار EXPODE PRESSURE
· حداکثر دمای روغن ۷۰ درجه سانتیگراد
· کلاس ایزولاسیون IP68
اهمیت شیر کنترل آسانسور هیدرولیک
بلوک شیر کنترل را شاید بتوان مهمترین تجهیزات در یک آسانسور هیدرولیک دانست. از آنجا که میزان جریان خروجی پمپ ثابت است، شیر کنترل، نقش تنظیم جریان در جهت بالا را بر عهده دارد. پاوریونیت های آسانسور هیدرولیک عموما طوری طراحی می شوند که حرکت در جهت پایین با موتور خاموش صورت میگیرد. بنابراین تمام تنظیمات و کنترل حرکت در جهت پایین را شیرهای کنترل انجام می دهند. استارت نرم و بدون شوک، شتاب آرام افزایشی و کاهشی سرعت، سرعت همسطح سازی (LEVELING SPEED) و توقف بدون شوک آسانسور، به نوع و قابلیت های شیر کنترل معطوف است.
انواع شیر های هیدرولیک
- شیر اضطراری برقی
- شیر ایمنی
- شیر سلونوئیدی اضطراری
- شیر های تناسبی
- شیر های کنترل
- شیر های قطع و وصل
